Questa che vi presento è una semplice interfaccia alimentata direttamente dalla porta seriale del computer e adatta a decodificarein ricezione l'Rtty,il Cw e che tutti possono benissimo autocostruirsi in un'ora di lavoro sicuri che funzionerà al primo colpo sempre chenon si siano commessi errori madornali di saldatura. Non occorre circuito stampato,basta una basetta millefori e una manciata di componentidel valore di poche migliaia di lire.

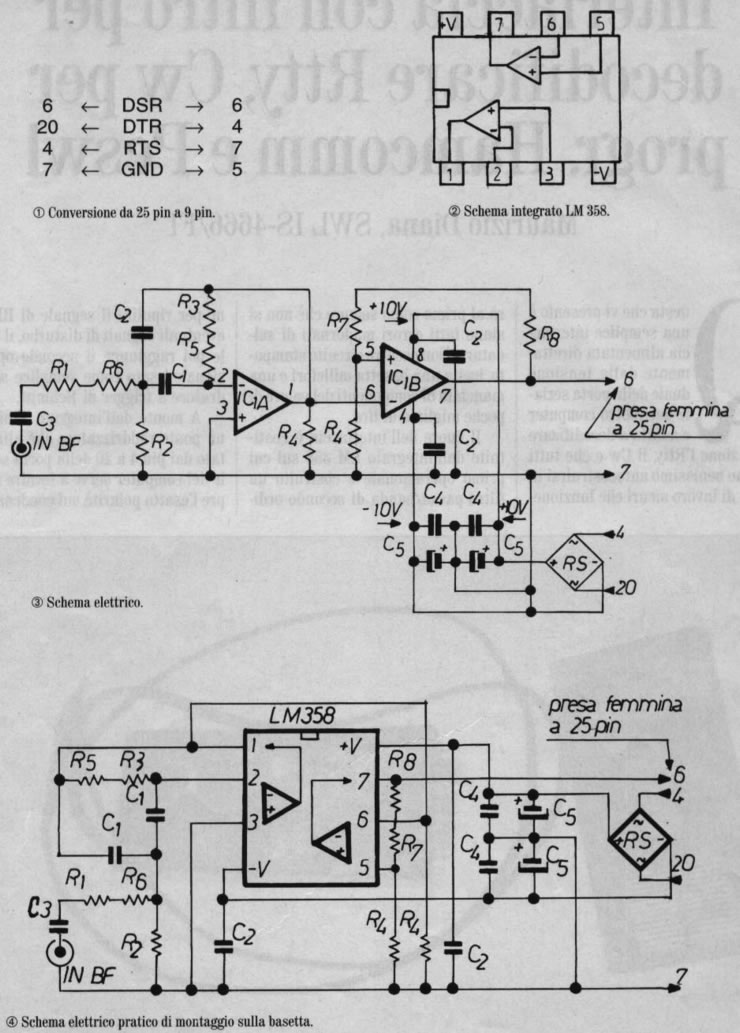

Il cuore dell'interfaccia è costituito dall'integrato LM 358 sul cui primo operazionale è costruito un filtro passa/banda di secondoordine per ripulire il segnale di bassa frequenza da eventuali segnali di sidturbo,il quale poi raggiunge il secondo operazionale usatocome semplice squadratore a trigger di Schmitt. A monte dell'integrato abbiamo un ponte raddrizzatore che alimentato dai pin 4 e 20 dellaporta seriale del computer serve a fornire sempre l'esatta polarità sui condensatori elettrolitici. A seconda,infatti,del programma didecodifica che si usa da questi uscirà una tensione di + oppure - 12v. Per esempio usando il programma Hamcomm in modo ricezione ostand/by dal pin 4 uscirà una tensione continua di 12v negativi rispetto alla massa e dal pin 20 invece una tensione continua di 12v positivisempre rispetto alla massa.

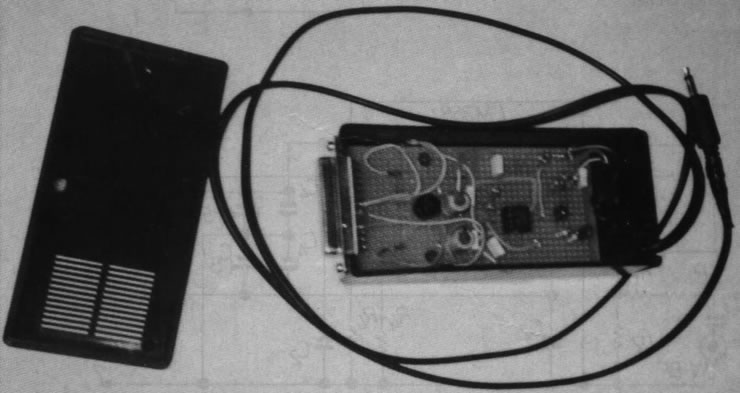

Come si vede dalla foto il tutto è stato racchiuso dentro un piccolo contenitore per telecomandi dove da una parte vi è stata applicatauna presa femmina da pannello a 25 pin (per chi volesse usare una presa a 9 pin fornisco nel disegno l'apposita conversione) e dall'altraesce uno spezzone di cavetto coassiale intestato con u jack mono da 3.5 mm da infilare nell'uscita Rec o Phones del vostro ricevitore. Problemiper la presa seriale non ce ne sono in quan to l'integrato LM 358 assorbe circa 1 mA restando pertanto molto lontano dalla soglia di guardia dei10 mA che è bene evitare di superare per non sovraccaricare la seriale del computer.
Elenco componenti:
C1 = 8.2 nF/Poliestere
C2...C4 = 100nF/Poliestere
C5 = 22MF/Elettrolitico
RS = Ponte raddrizzatore 100v/1A
IC = Integrato LM358 con zoccolo
R1 = 18 Kohm
R2 = 1.5 Kohm
R3 = 39 Kohm
R4,R7 = 100 Kohm
R5 = 1.8 Kohm
R6 = 2.2 Kohm
R8 = 33 Kohm
