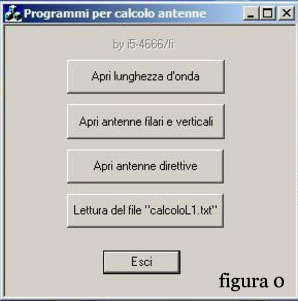

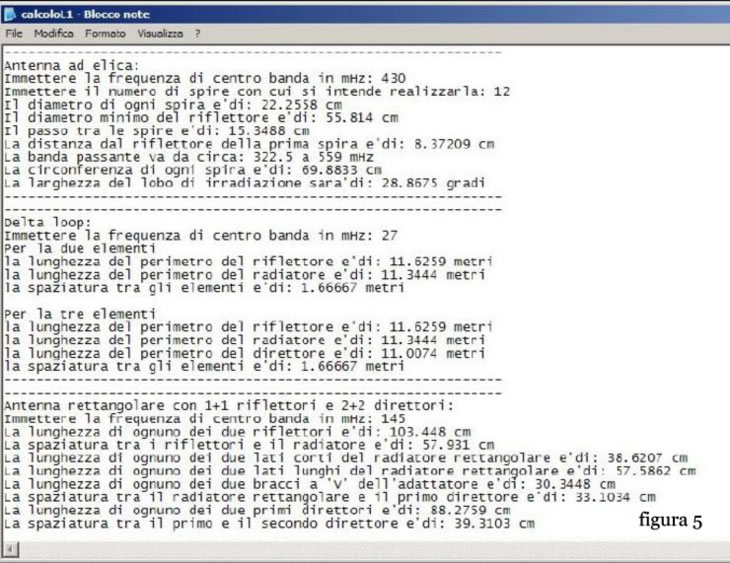

E tre.Siamo così alla conclusione di una trilogia (il primo è stato “Programma in C++ percalcolare la lunghezza di un’antenna”, il secondo “Antenne filari e verticali”) che tramitel’ausilio di semplici programmi compilati in C++ vuol dare al radioamatore la possibilità di addentrarsi nella costruzione delle antenne sveltendo al massimo tutta laparte teorica di progettazione riguardante il calcolo delle dimensioni dei vari componenti.Come promesso nel precedente articolo,insieme a questo vi fornirò pure una… chiamiamolautility per gestire contemporaneamente tutti e tre i programmi: vi ricordo che dovrete crearesul vostro pc una cartella denominata ad es. “Antenne” al cui interno dovrete copiare i trefile (che dovranno essere nominati esattamente e senza spazi Lunghezzad’onda,Antfilver,Antdir) e l’utility denominata “Programmi per calcoli antenne”(figura 0),lanciando quest’ultimapotrete aprire e chiudere gli altri tre programmi nonché il file “calcoloL1.txt” che saràautomaticamente creato (all’interno sempre della solita cartella) mano a mano che lavoreretesui programmi.Questo ultimo programma vi permetterà di calcolare le dimensioni di diversi tipi di antennedirettive,come vedete nella schermata principale(figura 1) ho incluso le antenne ad elica,le delta loop,le rettangolari,le quad e le yagi.La filosofia è sempre la solita: cercare di agevolare la creazionedelle antenne dandovi un prodotto che risolva la parte di progettazione riguardante le dimensionidelle stesse eliminando l’affannosa ricerca delle varie formule per calcolarne le varie parti chequando occorrono non si trovano mai,questo lavoro l’ho fatto io spulciando i vari testi sacri giamenzionati nei precedenti articoli. Per esempio vi sarà molto utile volendo progettare un’antennada mettere in un dato posto dove lo spazio libero è un certo tot, scegliere in poco tempo il tipo diantenna più adatto prevedendone le reali dimensioni velocemente usando il programma dovedovrete praticamente immettere solo la frequenza di centro banda per avere tutti i dati .Naturalmente ,come gia spiegato nei precedenti articoli,non vi fornirò dati sulle tecniche di costruzione fisiche perché queste sono legate all’inventiva propria e al materiale disponibile.Ricordate anche quando digiterete i dati nel programma di sostituire la virgola con il punto(ad es. 1234,56 andrà digitato 1234.56) e naturalmente i dati che il programma visualizzerà sulloschermo avranno il punto al posto della virgola (ad es. se sullo schermo vedrete 34.5 cm dovreteinterpretarlo come 34,5 cm),inoltre il programma è predisposto per visualizzare sino a tre cifresignificative dopo il punto(ovvero la virgola) in risposta a schermo.Un’anteprima per il calcolo delle antenne ad elica la potete vedere in figura 2, per le quad multielementi in figura 4, in figura 3 il calcolo per le dimensioni di un tipo di yagi. In figura 5invece vedete come viene visualizzato il file “calcoloL1.txt” che viene creato automaticamentedal programma eseguendo i calcoli,questo può servire per stampare i dati di realizzazione e poipuò essere cancellato tanto il programma provvederà a ricrearlo al prossimo calcolo che eseguirete.Per uscire dal programma dovrete anche questa volta digitare lo 0 (zero) e poi la E (maiuscola)come d’altra parte vi sarà richiesto a schermo.Vi ricordo ancora che quando lancerete i tre programmi e si aprirà sul vostro pc la schermatadel prompt del Dos,se questa sarà piccola e non vi permetterà di visualizzare tutta laschermata del programma andate a cliccare col tasto destro del mouse sulla barra in altodella finestra dove c’è scritto “ C:\……eccetera”, quindi nella finestrella che si apriràcliccate sulla voce” Proprietà”,poi nella successiva finestrella nella parte dove ci sonovisualizzate le “Dimensioni finestra” con i pulsantini che ci sono adattate la “Larghezza”ed “Altezza” sino ad occupare lo schermo intero,a questo punto cliccate su “Ok” e siaprirà un’altra finestra denominata “Applicazione proprietà”,in questa togliete il segnodi spunta dalla voce “Applica le proprietà solo alla finestra corrente” e mettetelo invece nellavoce sottostante denominata “Salva le proprietà per le finestre future con lo stesso titolo”,poidate “Ok” e avrete così terminato l’adattamento del programma al vostro schermo.Tutto qui.Spero di essere stato chiaro …e utile.
